взривозащитен пилотен ротационен изпарител

взривозащитен ротационен изпарител в пилотен мащаб

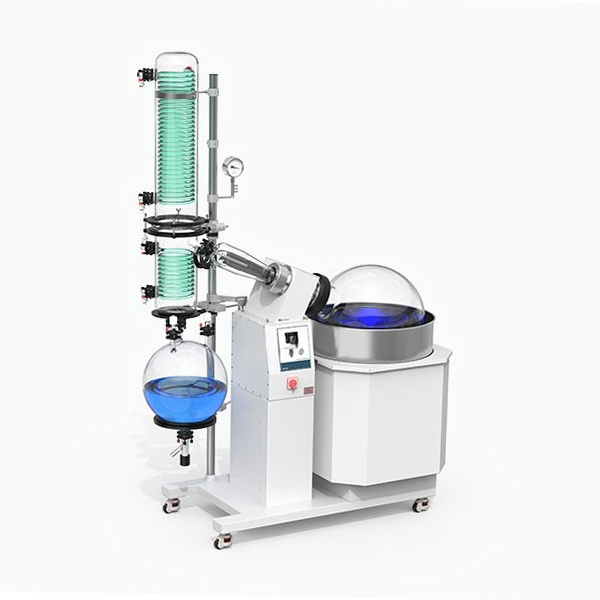

Взривозащитен ротационен изпарител в пилотен мащаб е прецизно оборудване за възстановяване, пречистване и концентриране на органични разтворители в пилотен мащаб, предназначено за работа в среда с възпламеними и взривоопасни, токсични летливи разтворители.

Описание

Взривозащитен ротационен изпарител с пилотен мащаб

Основни характеристики

  1. Висококачествено стъкло: Всички стъклени компоненти са изработени от 3,3 боросиликатно стъкло, устойчиво на топлинен шок, корозия, киселини, алкали и органични разтворители.
  2. Двойна кондензационна система: Основна и вторична кондензационна тристепенна рефлуксна структура – голяма кондензационна площ за висока възвръщаемост, минимална загуба на разтворител.
  3. Взривозащитени основни компоненти: Моторът, нагревателят, сензорите и контролната кутия са взривозащитени (маркировка Ex, клас Gb, Temp T4, 135°C+) – безопасни за експлозивни газови среди.
  4. Интуитивно управление: LCD дисплей с енкодер – лесно регулиране на температурата и скоростта.
  5. Електрически/ръчен двойнофункционален повдигач на банята: Сензор за нивото на течността и защита срещу прегряване за безопасна и удобна работа.
  6. PTFE изпускателен вентил: Устойчив на корозия, незамърсяваща система за изпускане.
  7. Фланцов интерфейс: Лесен за разглобяване, поддръжка и почистване.
  8. Ролки със заключваща спирачка: свободно придвижване и стабилно позициониране.
  9. Надеждно уплътнение: двойно уплътнение от PTFE + Viton – отлична херметичност, предотвратява вакуумни течове.

Принцип на работа

  • Дестилация при понижено налягане: Ротационната колба нагрява и изпарява материала; летливите разтворители бързо се кондензират и възстановяват за ефективно разделяне/концентриране.
  • Непрекъснато обновяване на повърхността: въртенето увеличава площта на изпаряване, предотвратява прегряване и преливане на пяна.
  • Безопасно нагряване: Стабилна топлина на банята с защита от нивото на течността/сухо изгаряне.
  • Тристепенно кондензиране: Основна, подчинена и буферна бутилка осигуряват пълно кондензиране на парите и ефективно събиране.
  • Непрекъснато изпускане: PTFE системата позволява непрекъснато отстраняване на кондензата по време на работа – максимизира ефективността.

Области на приложение

  1. Фини химикали: Разделяне/възстановяване на летливи разтворители (ароматни съединения, кетони, етери).
  2. Фармацевтични продукти: Концентрация на суровини, производство на екстракти, възстановяване на разтворители.
  3. Натурални продукти: Екстракция на етерични масла, нискотемпературна концентрация/сушене на биоактивни вещества.
  4. Нови материали: Полимеризация, пречистване на мономери.
  5. Пилотни платформи: Мащабиране/оптимизиране на синтеза в академични и индустриални лаборатории.
  6. Опасни зони: Подходящи за възстановяване на органични разтворители и в среда с запалими газове.
Технически параметри
взривозащитен ротационен изпарител в пилотен мащаб
Модел R-05Ex R-10Ex R-20Ex R-50Ex
Външни размери 1490Шx670Дx1140В мм 1690Шx730Дx1800В мм 1210Шx740Дx2040В мм 1995Шx920Дx2230В мм
Теглото включва стъклото 118 143 кг 190 258
Захранване 220-240 VAC, 50 Hz, 60 Hz 380 VAC, 50 Hz, 3 фази
Мощност на ротационния мотор 60 180 W 370 W
Обща мощност 3100 4800 4500 6300 W
клас на защита IP20
ниво на замърсяване 2
Диапазон на скоростта от 20 об/мин до 140 об/мин 20 об/мин до 130 об/мин 20 об./мин. до 130 об./мин. 20 об./мин. до 110 об./мин.
Диапазон на регулиране на температурата на банята околна температура +5°C до 95°C
Номинална точност на регулиране ±1,5 °C
Течност за баня дейонизирана вода
Изтичане на уплътнението на системата ≤0,03 kPa на минута
ротационен контрол Електронно
Номинална мощност на нагряването 3000 4000 W 4500 6000
Сензори за температура на банята PT100, три линии
Максимална изпарителна мощност, вода 2 литра на час 3,2 л на час 5 л на час 9 л на час
Площ на кондензатора около 0,278 квадратни метра Първична 0,39, вторична 0,253 квадратни метра Първична 0,948, вторична 0,358 квадратни метра Първична 1,15, вторична 0,4 квадратни метра
Обем на ротационната бутилка 5 10 20 50
Диаметър на ротационната бутилка диаметър на фланеца 50 mm диаметър на фланеца 125 mm
Обем на събирателната бутилка 3 5 10 20
Диаметър на събирателната бутилка диаметър на фланеца 40 mm диаметър на фланеца 50 mm диаметър на фланеца 60 mm
Метод за показване на скоростта на въртене LED
Режим на показване на температурата LED
околна температура От 5 °C до 35 °C
Относителна влажност на околната среда ≤70
Размер на ваната диаметър 300 mm x 170 mm диаметър 370 mm x 220 mm диаметър 450 mm x 260 mm диаметър 550 mm x 320 mm
стъкло 3.3 Боросиликатно стъкло
контакт с материала 3.3 Боросиликатно стъкло, PTFE
капак на ваната Опционално
