динамична система за контрол на температурата

динамична система за контрол на температурата за управление на процесите

Динамичната система за контрол на температурата е високопрецизно оборудване за контрол на температурата на течности, което интегрира компресорна охлаждане и електрическо отопление и е в състояние да реализира бързо, стабилно и програмируемо повишаване и понижаване на температурата в широк температурен диапазон.

Описание

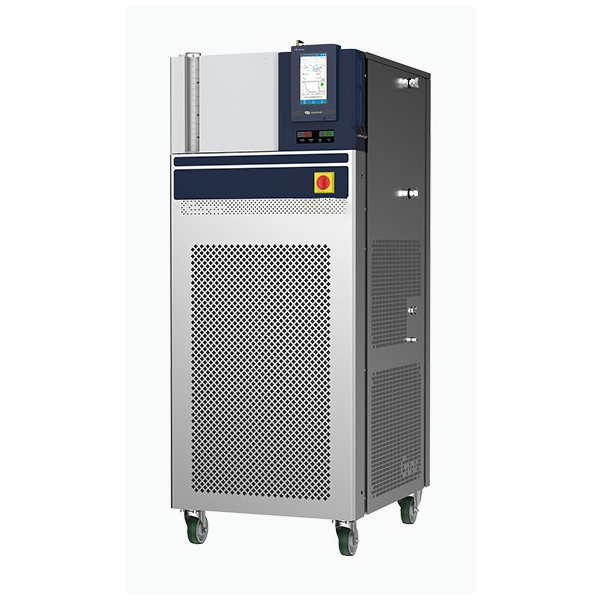

Динамична система за контрол на температурата

Системата за динамичен контрол на температурата е проектирана за свързване на товари като реактори, микрореактори, тестови устройства и др. Тя е от съществено значение за разработването на високотехнологични процеси, фармацевтичното производство, изследването на нови материали и други съвременни приложения. С пълно охлаждане на температурната зона, интелигентен контрол, проследяване на процесите в реално време, програмиран контрол на кривата и електронно управление на данните, тази система предоставя цялостни решения за сложни нужди от контрол на температурата.

Характеристики

  1. Изключително широк диапазон на контрол на температурата:Обхваща от -80 °C до +200 °C, отговаряйки както на изискванията за дълбоко охлаждане, така и на тези за процеси с висока температура.
  2. Високопрецизна способност за контрол:Колебания в температурата по-малко от ± 0,2 °C, подходящи за високи изисквания за стабилност.
  3. Стартиране на охлаждането при пълна температурна зона:Охлаждането може да се стартира при всяка температура, без ограничение на студената зона.
  4. Превключване на охлаждането в няколко режима:Изберете между непрекъснат, автоматичен или забранен режим на охлаждане според нуждите на процеса.
  5. Двойно управление:Поддържа както „вътрешен контрол на температурата“ (температура на флуида), така и „контрол на температурата на процеса“ (температура на реагента чрез външни сензори).
  6. Функция за равномерна температура:Осигурява линейна и контролируема промяна на температурата, идеална за чувствителни процеси.
  7. Система за програмиране на контрола на температурата:Създайте до 10 групи температурни програми, всяка с 100 сегмента, поддържащи контрол на сложни криви.
  8. Сигурност и управление на данните:Записва всички операции и неизправности; поддържа USB експортиране/импортиране, електронни подписи и тристепенно управление на правата за GMP среди.
  9. Интелигентен интерфейс човек-машина:7-инчов сензорен екран с висока разделителна способност показва зададените стойности, действителните стойности, алармите и състоянието на системата в реално време.
  10. Многоточкова защита за безопасност:Съответства на GB 4793.6 и IEC 61010-2-010; разполага с механична защита от прегряване за безопасност на оборудването и експериментите.

Принцип на работа

  1. Циркулация на топлоносител:Предава топлоносители (например масло за пренос на топлина, смес от вода и етанол) в затворен кръг, за да обменя топлина с целевото оборудване (например реакторна обвивка).
  2. Охлаждане:Компресорът компресира хладилния агент до газ с висока температура/високо налягане, който се кондензира, се дрослира и се изпарява, за да абсорбира топлината от носача за охлаждане.
  3. Отопление:Електрически нагревател бързо загрява топлоносителя, който се циркулира към контролираното оборудване.
  4. Контрол:PID температурният регулатор динамично регулира мощността на отоплението и охлаждането въз основа на настройките на потребителя за прецизно управление на температурата.
  5. Вътрешен режим на управление:Използва температурата на изходящата течност като цел за управление.
  6. Режим на управление на процеса:Използва Pt100 сензор вътре в реактора, за да контролира температурата въз основа на обратна връзка за температурата на реагента.

Типични области на приложение

  1. Фини химикали и органичен синтез:За бързи и прецизни промени в температурата и контрол на реакцията (например реакция на Гриняр, нитрификация, нискотемпературно свързване).
  2. Контрол на фармацевтични процеси:Производство в съответствие с GMP и FDA, включително синтез на API, кристализация и титруване с контролирана температура.
  3. Разработване на нови енергийни материали:Използва се при тестване на електролитни характеристики, анализ на термичната реакция на ядрото и изследване на свръхпроводящи материали.
  4. Реакционна кинетика и термичен анализ:Подпомага изследвания на термичната реакция на материалите и процесите на реакционна топлина.
  5. Изследвания в областта на химическото усилване:За симулация и проверка на термичното управление на процесите в пилотни и непрекъснати реакционни системи.
Технически параметри
динамична система за контрол на температурата за управление на процесите
МоделDTC10-6WDTC10-6DTC20-6WDTC20-6
Температурен диапазон-80°C до +200°C-50°C до +200°C
Стабилност на температурата±0,5 °C
Дисплей7-инчов сензорен екран
Разделителна способност на дисплея за температурата0,01 °C, 0,1 °C, 1 °C
Вътрешен температурен сензорpt100
Сензор за температура на процесаpt100 4-проводен, опционален
Комуникационен интерфейсUSB, RS485, RS232, RJ45
Номинална мощност на нагревателя6 kW7,5 kW
Мощност на охлаждането3 kW при 200 °C, 50 °C и 0 °C, 2,8 kW при -20 °C, 2,6 kW при -40 °C, 1,35 kW при -60 °C, 0,21 kW при -80 °C5 kW при 200 °C и 50 °C, 3,7 kW при 0 °C, 3,1 kW при -20 °C, 1,2 kW при -40 °C, 0,3 kW при -50 °C
Метод на охлажданеводно охлажданевъздушно охлажданеводно охлажданевъздушно охлаждане
хладилни агентиR404A, R23R404A
Тип циркулационна помпамагнитно задвижване
Циркулационна помпа Дебит30 литра в минута45 л на минута
Циркулационна помпа Налягане2 бара1,4 бара
Размер на интерфейса за циркулацияG3/4
Максимална вискозитет на топлоносителя30cp
Размер на тръбата за свързване на охлаждащата водаRc1/2Rc1/2
Дебит на охлаждащата вода15 л на минута15 л на минута
Обем на запълване на топлоносителя6
Капацитет на разширителния съд за топлоносител8
Клас на защитаIP20
ниво на замърсяване2
Околна температураот 5°C до 35°C
Захранване380 VAC, 50 Hz, 3 фази
Външни размери685Шx860Дx1626В мм
Тегло260 kg280 kg230 кг250
