вмъкване на газова кутия с рециркулационна система за пречистване

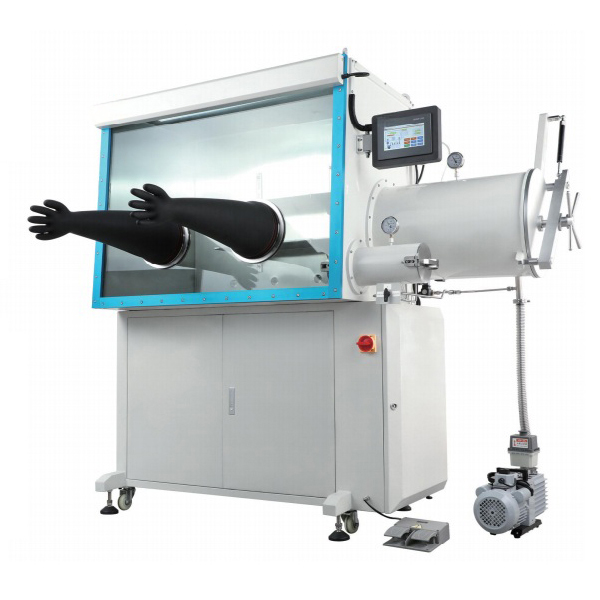

Серия Insert Gas Glove Box

Газовите ръкавични кутии Insert се пълнят с инертни газове чрез усъвършенствана система за пречистване с рециркулация и система за контрол, способна да осигури атмосфера с висока чистота, която отговаря на специфични изисквания за почистване с не повече от 1 ppm кислород и вода в инертна среда. Газовата ръкавична кутия Insert може да поддържа чистотата на вътрешната атмосфера, за да гарантира точността и безопасността на експеримента, и се използва широко в химията, материалознанието, биотехнологиите и други области.

Принцип на работа

1. Работният газ в кутията между кутията и колоната за пречистване (адсорбер за вода и кислород), под контрола и мониторинга на PLC, преминава през тръбопровода и циркулационния вентилатор за затворена циркулация.
2. Когато работният газ преминава през колоната за пречистване, водата и кислородът се адсорбират и след това се връщат в кутията, като с времето на цикъла съдържанието на вода и кислород в работния газ в кутията постепенно се намалява и накрая достига целта от по-малко или равно на 1 ppm.
3. Пречиствателната колона в определен период от време след цикъла ще достигне насищане на адсорбцията, може да бъде регенерирана и използвана повторно.

Система за пречистване на молекулярно сито Процес на абсорбция на вода

1. Циркулация на газа:Газът в кутията се изпомпва в колоната за пречистване.
2. Етап на адсорбция:Газът преминава през молекулярното сито, водата се адсорбира селективно и сухият газ се връща в кутията.
3. Етап на регенерация след насищане:Регенерацията на молекулярното сито се осъществява чрез нагряване и вакуумиране, две колони за пречистване, едната колона за адсорбция, другата колона за регенерация, може да се осъществи непрекъсната работа.

Процес на абсорбция и регенерация на кислород от меден катализатор

1. Етап на абсорбция на кислород:Медният метал реагира с кислорода, за да образува меден оксид.
2. Етап на регенерация:Когато медното катализатор е наситен, той може да бъде нагрят или прекаран в регенерационния газ, като медното оксид се редуцира до мед, регенерацията на медното катализатор може да бъде използвана повторно за абсорбиране на кислород, образувайки цикъл.

Състав на кутията за вкарване на газ

• Анализатор на вода:Диапазон на измерване от 0 до 1000 ppm, модел EA2-TX, чрез програмата за почистване и регенерация за възстановяване на първоначалното състояние, за да се избегне проблемът с замърсяването, което се изхвърля.
• Анализатор на кислород:Диапазон на измерване от 0 до 1000 ppm, модел senztx-110. Сензорът zro2 се използва, за да се избегне проблемът с краткия живот на горивната клетка, която не може да бъде изложена на въздух.
• Вакуумна помпа:Скорост на изпомпване 12 кубични метра на час, 14,4 кубични метра на час, 16 кубични метра на час.

Въвеждане на газова кутия за ръкавици Допълнително оборудване

• Хладилник:Независима система за управление, интегрирана в страничния панел на кутията. Основно тяло от неръждаема стомана 304, опционална температура от 0 до -30 °C или от 0 до -80 °C.
• Отоплителна кабина:Голяма конфигурация на преходната кабина, система за отопление, температура от 0 до 200 °C, контрол на температурата ± 1 °C.
• Мултифункционална конфигурация:Вградена студена капана, нагревателна плоча или магнитна бъркалка и др.
