взривозащитен термостат за циркулационно отопление

взривозащитен термостат за циркулационно отопление с охлаждане

Взривозащитният термостат за циркулационно отопление е вид високопрецизно устройство за регулиране на температурата, подходящо за запалими и взривоопасни места, с възможност за автоматично повишаване на температурата и бързо охлаждане с двупосочна настройка.

Описание

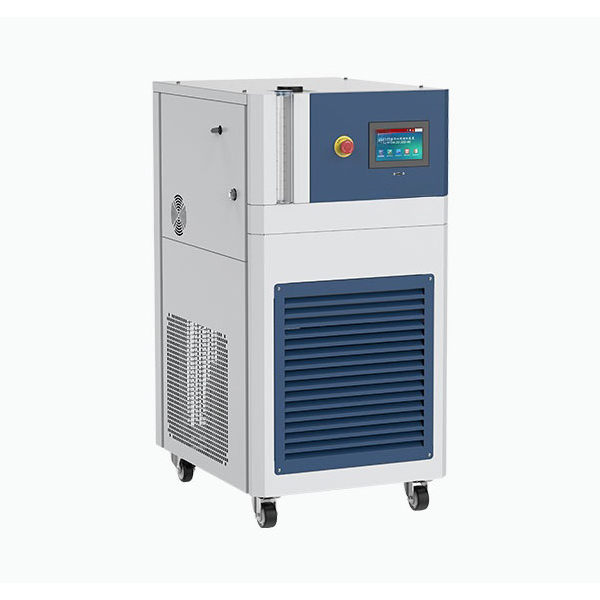

Взривозащитен термостат за циркулационно отопление

Взривозащитният термостат за циркулационно отопление е проектиран за безопасна и стабилна работа в опасни среди. С напълно затворена циркулационна структура, устойчиви на налягане и корозия компоненти и взривозащитна електрическа система, той осигурява надеждна работа в атмосфери с взривоопасни газове и поддържа режими на въздушно и водно охлаждане.

Характеристики

  1. Създаден за опасни среди:Всички електрически компоненти, разпределителни кутии и операционни системи отговарят на спецификациите за взривозащита, осигурявайки безопасна работа в опасни газови среди.
  2. Работа в широк температурен диапазон:Работи надеждно от -40 °C до +200 °C, подходящ за нужди на реакции, при които се редуват топлина и студ.
  3. Интегриран модулен дизайн:Интегрира охлаждане, отопление, циркулация и интелигентно управление в една компактна система за силно синергични функции.
  4. Двойни режими на кондензация:Въздушно охлаждане за независима работа, водно охлаждане за централизирано охлаждане на фабриката, и двете енергоспестяващи и ефективни.
  5. Прецизно интелигентно управление:Поддържа фиксирана стойност и многостепенно програмно управление на температурата, с вграден 7-инчов сензорен екран за показване в реално време и проследяване на кривата.
  6. Мощно програмно управление:Конфигурирайте до 120 групи температурни програми, всяка с 100 сегмента. Поддържа линейно повишаване/понижаване на температурата, преобразуване на изолационния сегмент и комплексно управление на процеса.
  7. Силна комуникация и интеграция:Поддръжка на протоколи RS485 и MODBUS RTU, позволяващи достъп до DCS и PLC системи за дистанционно наблюдение.
  8. Множествена защита за безопасност:Прегряване, претоварване, забавено стартиране, аларма за високо напрежение, термична защита, изключване при повреда и др. за цялостна безопасност.
  9. Стабилна циркулация на течността:Мониторинг на нивото на течността и автоматична настройка на разширителния резервоар поддържат стабилността на топлопреносната течност и предотвратяват течове или обратен поток.
  10. Отличен подбор на материали:Ключовите компоненти са изработени от неръждаема стомана 304 и полимерни взривозащитени материали, които осигуряват устойчивост на корозия, налягане, ниски и високи температури.

Принцип на работа

  1. Механизъм на охлаждане:Използва се охлаждане с ротационен ротор компресор; хладилният агент преминава през компресия, кондензация, дроселиране и изпаряване, за да абсорбира топлината и да постигне бързо охлаждане. Опциите за кондензатори включват въздушно охлаждани ребристи и водно охлаждани коаксиални тръбни топлообменници.
  2. Механизъм за отопление:Фланцов термичен маслен нагревател, вмъкнат в топлоносител за бързо и равномерно нагряване с бърза реакция, способен да поддържа до 200 °C.
  3. Принцип на циркулация на флуида:Устойчива на високи/ниски температури защитена помпа задвижва топлопреносната течност в затворен високоскоростен цикъл. Разширителният съд абсорбира/освобождава промените в обема, дължащи се на термично разширение, за стабилна работа.
  4. Логика на управление:PID алгоритъм автоматично регулира мощността на нагряване/охлаждане за прецизен контрол на температурата. Поддържа контрол на фиксирана стойност/програма, равномерно повишаване/понижаване на температурата, запазване на топлината и записване на данни в реално време. Сензорният екран показва зададената температура, действителната температура, времето на работа и състоянието на неизправностите.

Типични сценарии на приложение

  1. Нефтохимическа област:Синтез, пречистване, каталитични процеси, изискващи контрол на реакционната температура при работа с опасни материали.
  2. Фармацевтични и биологични реакции:Синтез на суровини, ферментация, кристализация с изисквания за взривозащита в GMP цехове.
  3. Нова енергийна индустрия:Тест за стареене на батерии, изследвания на свръхпроводящи материали, охлаждане на горивни клетки с взривозащитен контрол на температурата.
  4. Бояджийска, багрилна и мастилопроизводствена промишленост:Контрол на температурата на реактора или събиране на кондензат в органични разтворители.
  5. Научни изследвания/университетски лаборатории:Експериментални реакционни системи, включващи горими реагенти, осигуряващи безопасността на персонала.
  6. Системи за производство/съхранение на водород:Контрол на температурата на оборудване, свързано с водород, за стабилна работа при условия на високо налягане.
Технически параметри
взривозащитен термостат за циркулационно отопление с охлаждане
Модел HC20-18(W) HC20-11(W) HC20-7(W)
Температурен диапазон -40°C до +200°C
Стабилност на температурата ±0,5 °C
Обща мощност 5,7 kW 11,1 kW 18,6 kW
Мощност на охлаждане при 200 °C 12 kW 6 kW 3 kW
Охлаждаща мощност при 100 °C 8,6 kW 6 kW 3 kW
Охлаждаща мощност при 25 °C 5,8 kW 4,5 kW 2,4 kW
Охлаждаща мощност при -10 °C 4,5 kW 4,2 kW 1,4 kW
Охлаждаща мощност при -20 °C 3,5 kW 3,2 kW 1,2 kW
Охлаждаща мощност при -30 °C 2 kW 2 kW 0,85 kW
Охлаждаща мощност при -40 °C 1,1 kW 1,1 kW 0,25 kW
Номинална мощност на нагревателя 12 kW 6 kW 3 kW
Метод на охлаждане въздушно охлаждане или водно охлаждане
Хладилни агенти R404A
Циркулационна помпа Дебит 45 литра в минута 30 л на минута 25 л на минута
Циркулационна помпа Налягане 1,4 бара
Размер на интерфейса за циркулация R3/4
Максимална вискозитет на топлоносителя 30cp
Ниво на шума 68db 65db 68db
комуникационен интерфейс USB, RS485
клас на защита IP20
ниво на замърсяване 2
Околна температура от 5°C до 35°C
Захранване 380 VAC, 50 Hz, 3 фази
Ток 33A 20A 10,5A
Методи за електрическо свързване трифазна четирипроводна система
Външни размери 755Шx1300Дx1795В мм 655Шx1000Дx1480В мм
Тегло 460 430 кг 270
