термостат за циркулационно отопление

термостат за циркулационно отопление с функция за охлаждане

Термостатът за циркулационно отопление има функция за бързо охлаждане и високоефективно отопление и транспортира средството за регулиране на температурата, като топлопроводимо масло или охлаждаща течност, към външното оборудване чрез метод на циркулация в затворен кръг, за да се постигне прецизно регулиране на температурата.

Описание

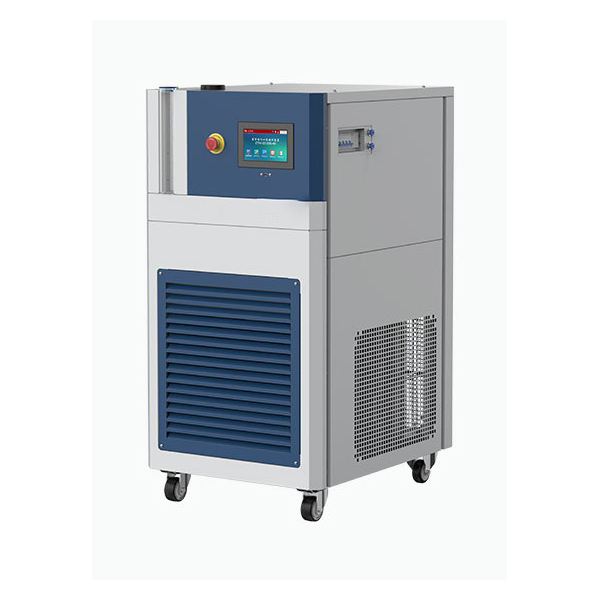

Термостат за циркулационно отопление

Термостатът за циркулационно отопление интегрира охлаждане, отопление, група циркулационни помпи и интелигентен модул за управление, с опции за въздушно или водно охлаждане. Той е идеален за високопрецизно термично управление в приложения като контрол на температурата на реакционни котли, тестване на нови материали, термична обработка на чипове и регулиране на температурата в промишлени процеси. Стабилна работа от -40 °C до +200 °C, PID програмен контрол на температурата, експортиране на данни и функции за дистанционна комуникация отговарят на нуждите на автоматизираното производство и научните изследвания.

Основни характеристики

  1. Широка температурна област на работа:Обхваща -40°C до +200°C, подходящ за нискотемпературни гел реакции и високотемпературно крекинг.
  2. Високо интегрирана модулна структура:Интегрира системи за охлаждане, отопление, циркулация и контрол в едно компактно и ефективно устройство.
  3. Гъвкав режим на охлаждане:Поддържа въздушно и водно охлаждане на кондензатора; потребителите избират в зависимост от условията на място.
  4. Управление с високоразделителен сензорен екран:7-инчов сензорен екран с истински цветове, интуитивно управление, показване на крива на данните и функция за записване на операциите.
  5. Възможност за програмиране на температурата:Поддържа 120 групи програми за контрол на температурата, всяка с 100 температурни сегмента, позволяващи линейно и градиентно повишаване и понижаване на температурата.
  6. Автоматични защитни механизми:Защита от прегряване, претоварване, забавено стартиране, високо напрежение и др. за безопасна работа.
  7. Дистанционна комуникация и интеграция:RS485 интерфейс, съвместим с MODBUS RTU, свързващ се с горни системи (DCS, SCADA) за централизирано управление.
  8. Дизайн на разширителен съд:Вграден разширителен съд и мониторинг на нивото на течността автоматично реагират на промените в обема на топлоносителя, осигурявайки стабилна циркулация.
  9. Широка адаптация към топлопроводими среди:Поддържа вода, етанол, силиконово масло и други течности за различни изисквания на приложението.

Принцип на работа на системата

  1. Принцип на охлаждане:Вграденият херметичен компресор с въртящ се ротор бързо охлажда топлоносителя чрез кондензатор, капилярно дроселиране и пластинчат изпарител. Пластинчатият топлообменник е компактен и ефективен. Въздушно охлажданият тип използва ребрист кондензатор, а водно охлажданият – коаксиален топлообменник.
  2. Принцип на отопление:Специален електрически нагревател с фланец за термично масло осигурява висока плътност на мощността и бърза реакция, гарантирайки равномерно разпределение на температурата.
  3. Механизъм за циркулация и разширение:Екранирана помпа, подходяща за високи/ниски температури, осигурява непрекъснат поток на средата. Тръбите от неръждаема стомана 304 с изолация предотвратяват загубата на топлина/корозията. Разширителният съд абсорбира колебанията в обема; мониторът за нивото на течността осигурява стабилна работа.
  4. Логика на управление:PID алгоритъм регулира температурния изход в реално време, поддържа настройка на температурната крива, фиксирана стойност и програмно управление. Софтуерът поддържа записване на данни, показване на крива, експортиране през USB и дистанционна комуникация.

Области на приложение

  1. Контрол на температурата при химични и фармацевтични реакции:Високопрецизна синтеза, кристална култура, контрол на междинни продукти за лекарства.
  2. Разработване на нови енергийни материали:Батерии, свръхпроводящи материали, термично циклично тестване на въглеродни нанотръби.
  3. Тестване на полупроводници и електронни компоненти:Бързо тестване на термично напрежение за чипове, платки.
  4. Поддръжка на термичен контрол на вакуумни системи:Работи с вакуумно сушене, възстановяване на кондензацията и свързано оборудване.
  5. Тестване на аерокосмически симулации:Тестване на работата на компонентите в променящи се температурни условия.
  6. Университетски и научноизследователски експерименти:Осигурява високопрецизен температурен контрол за изследователски платформи и надеждни експерименти.
Технически параметри
термостат за циркулационно отопление с функция за охлаждане
Модел HC10-4(W) HC10-10(W) HC10-12(W)
Температурен диапазон -40°C до +200°C
Стабилност на температурата ±0,5 °C
Обща мощност 5,7 kW 11,1 kW 18,6 kW
Мощност на охлаждане при 200 °C 3 kW 6 kW 12 kW
Охлаждаща мощност при 100 °C 3 kW 6 kW 8,6 kW
Охлаждаща мощност при 25 °C 2,4 kW 4,5 kW 5,8 kW
Охлаждаща мощност при -10 °C 1,4 kW 4,2 kW 4,5 kW
Охлаждаща мощност при -20 °C 1,2 kW 3,2 kW 3,5 kW
Охлаждаща мощност при -30 °C 0,85 kW 2 kW 2 kW
Охлаждаща мощност при -40 °C 0,25 kW 1,1 kW 1,1 kW
Номинална мощност на нагревателя 3 kW 6 kW 12 kW
Метод на охлаждане въздушно охлаждане или водно охлаждане
Хладилни агенти R404A
Циркулационна помпа Дебит 30 литра в минута 45 л на минута
Циркулационна помпа Налягане 1 бар 1,4 бара
Размер на интерфейса за циркулация R3/4
Максимална вискозитет на топлоносителя 30cp
Ниво на шума 65db
комуникационен интерфейс USB, RS485
Клас на защита IP20
ниво на замърсяване 2
Околна температура от 5°C до 35°C
Захранване 380 VAC, 50 Hz, 3 фази
Ток 10,5 A 20 33A
Методи за електрическо свързване трифазна четирипроводна система
Външни размери 640Шx860Дx1270В мм 750Шx1100Дx1420В мм 750Wx1100Dx1420H мм
Тегло 205 кг 330 кг 360
